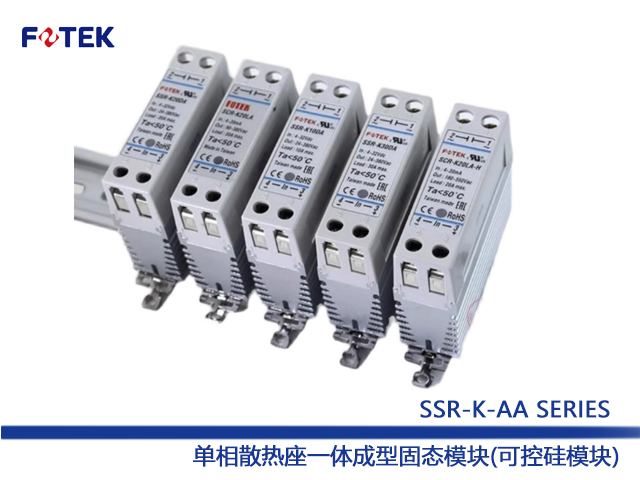

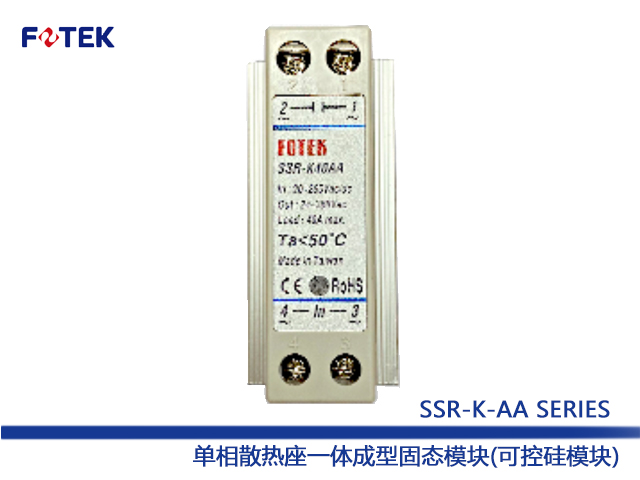

》SSR-K-AA系列 單相散熱座一體成型固態模塊(可控硅模塊)
》窄型固態繼電器，體積小巧，方便安裝
》高電介強度超過4KV
》高絕緣強度超過100MΩ/500VDC
》附過熱保護回路可防止過熱破壞
》耐瞬間電流超過額定電流10倍以上
》附雙重突波吸收回路有效防止突波破壞
》符合EN60947-4-3 和 EN60950標準
》產品認證有：ROHS、CE、UL認證
產品共同參數規格
| 輸入電壓 | 20~265 VAC/DC |
| 關閉電壓 | <12 VAC/DC |
| 觸發電流 | 3VA max. |
| 控制方式 | Zero cross switching |
| 泄漏電流 | 5 mA max. |
| 反應時間 | 8.3 ms (60Hz) |
| 輸入耐突波 | 2 KV (EN61000-4-4) |
| 電介強度 | 4 KVrms (EN60950/VDE0805) |
| 絕緣強度 | 100MΩ / 500VDC (EN60950/VDE0805) |
| 工作環境 | -40°C~+80°C;35~85%RH |
產品型號說明 選型報價請咨詢156 0158 5576
| 產品型式 | 產品圖 | 產品型號 | 特點說明 |
標準型-鋁軌式 AC to AC |  | SSR-K10AA | 輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:10A max. |
| SSR-K20AA | 輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:20A max. | ||
| SSR-K30AA | 輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:30A max. | ||
| SSR-K40AA | 輸入電壓:20~265VAC/DC、負載電壓:24~380VAC、額定電流:40A max. | ||
高壓型-鋁軌式 AC to AC |  | SSR-K10AA-H | 輸入電壓:20~265VAC/DC、負載電壓:90~550VAC、額定電流:10A max. |
| SSR-K20AA-H | 輸入電壓:20~265VAC/DC、負載電壓:90~550VAC、額定電流:20A max. | ||
| SSR-K30AA-H | 輸入電壓20~265VAC/DC、負載電壓:90~550VAC、額定電流:30A max. | ||
| SSR-K40AA-H | 輸入電壓:20~265VAC/DC、負載電壓:90~550VAC、額定電流:40A max. |

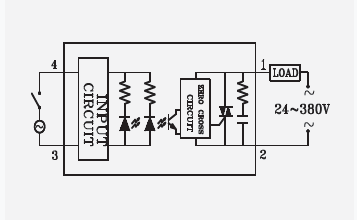

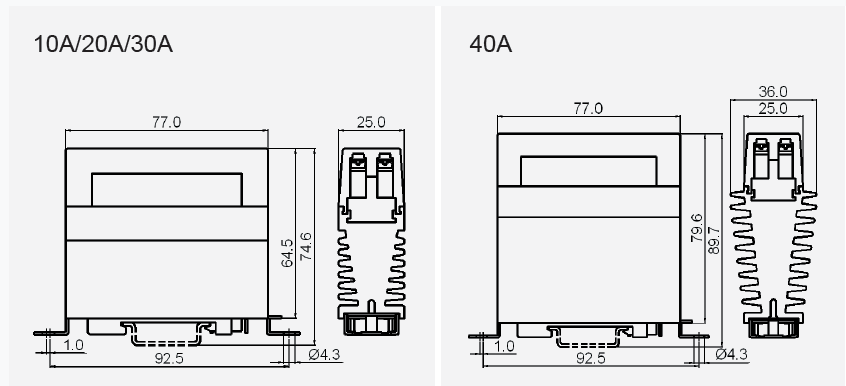

外形尺寸及接線圖（第一張與第二張時外形尺寸圖，第三張是接線圖）
